상치형

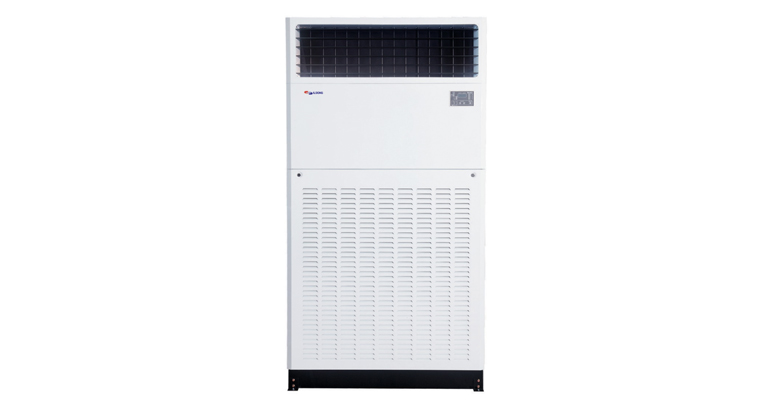

스탠드형(직립형)(AFC-VE TYPE)

  • 중대형으로 상업/사무공간 등에 최적화
  • 전면 분해가 가능한 설계로 점검 및 유지보수 용이
  • 정숙운전

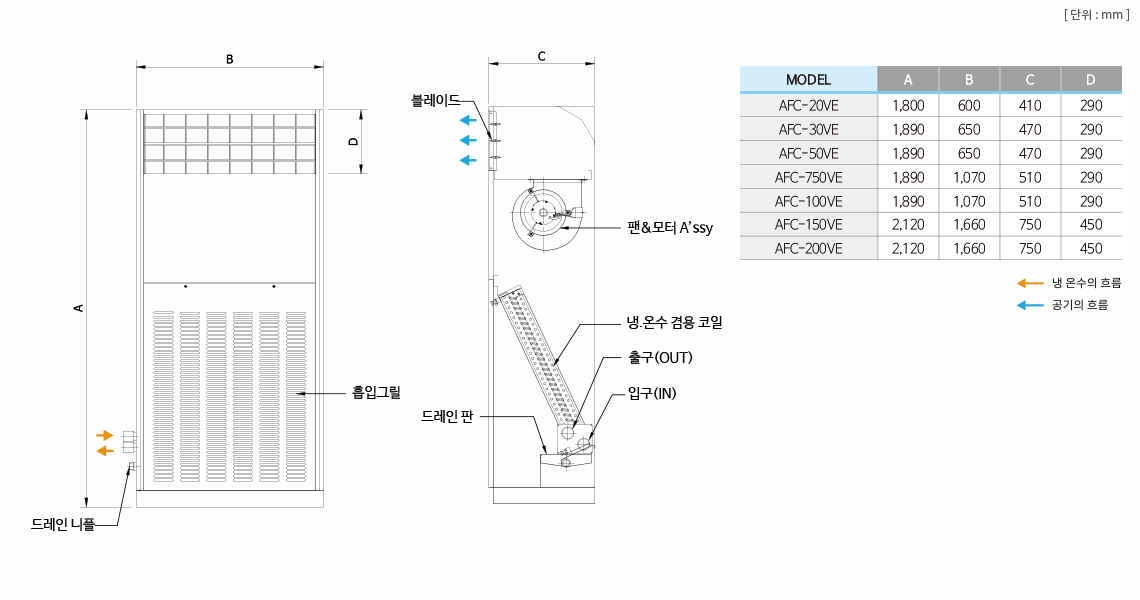

외형도

표준사양

구 분 단위 AFC-20VE AFC-30VE AFC-50VE AFC-75VE AFC-100VE AFC-150VE AFC-200VE
능  력 능력  조건 A B A B A B A B A B A B A B
냉방능력 W 6,480 4,860 9,930 7,330 22,230 15,780 33,360 25,480 44,570 33,560 67,520 50,860 88,830 68,110
Kcal/h 5,790 4,400 8,840 6,660 19,690 15,000 29,510 22,500 39,470 30,000 59,330 45,000 77,820 60,000
난방능력 W 9,170 8,250 13,830 12,270 28,310 25,690 62,290 38,370 82,160 50,430 125,380 76,740 157,770 97,670
Kcal/h 7,890 7,100 11,900 10,560 24,350 22,100 53,570 33,000 7,066 43,300 107,830 66,000 135,690 84,000
유     량 ℓ/min 19.4 15 29.5 21.5 65.7 50 98.4 98.4 131.5 100 197.8 150 259.5 200
손실수두 mAq 1.1 0.7 0.4 0.36 10.0 0.6 2.7 2.7 4.4 2.5 1.4 0.8 2.9 1.7
송 풍 기 형         식 양흡입 다익형 (Sirocco Fan)
풍    량 ㎥/min 20 30 42 60 88 130 180
구    동 　 모터직결구동
수    량 EA 1 1 1 2 2 2 2
모 터 형         식 반밀폐형(6극, B종 절연)
소비전력 W 250 340 660 680 1,320 1,460 1,650
수      량 EA 1 1 1 2 2 2 2
열교환기 형         식 일체형 다통로 크로스핀 튜브식 (Multi-Pass  Cross  Finned  Tube(Super Slit  Fin))
Fin Pitch mm 2.1
배 관 입   구 A 20 25 32 40 40 50 50
출   구 A 20 25 32 40 40 50 50
드레인 A 25A Nipple
외 장 재 질 칼라 강판 / 분체 도장
보온흡음재 P.E & P.U Foam
풍 량 조 절 강,중,약 3단 조절스위치 단일 풍량(On/Off)
전         원 단상/220V/60Hz 삼상/380V/60Hz
에 어 필 터 염화 비닐(수세식)
제품중량 Kg 55 60 80 110 130 180 200
1. 능력조건 A

냉방능력은 실내공기 DB 27℃ WB 21℃ 입구수온 5℃, 난방능력은실내공기 18℃, 입구수온 80℃ 일 때 기준.

2. 능력조건 B

냉방능력은 실내공기 DB 27℃ WB 19.5℃ 입구수온 7℃, 난방능력은 실내공기 21℃, 입구수온 60℃ 일 때 기준.
