표준사양

구 분		단위	AFC-02TC/FC		AFC-03TC/FC		AFC-04TC/FC		AFC-06TC/FC		AFC-08TC/FC		AFC-12TC/FC
능  력	능력  조건		A	B	A	B	A	B	A	B	A	B	A	B
	냉방능력	W	3,150	2,160	4,270	2,820	5,730	4,040	7,980	5,520	11,080	7,900	14,700	10,290
		Kcal/h	2,710	1,860	3,680	2,430	4,930	3,480	6,870	4,750	9,530	6,800	12,650	8,850
	난방능력	W	5,790	3,480	8,010	4,770	10,800	6,730	14,650	9,100	21,320	12,960	25,035	14,340
		Kcal/h	4,980	3,000	6,890	4,100	9,290	5,790	12,600	7,830	18,330	11,140	21,530	12,330
	유     량	ℓ/min	9.0	6.3	12.3	8.1	16.4	11.6	22.9	15.8	31.8	22.7	42.2	29.5
	손실수두	mAq	0.5	0.3	1.4	0.8	3.0	1.7	9.1	5.1	5.2	2.9	6.1	3.4
송 풍 기	형         식		양흡입 다익형 (Sirocco Fan)
	규   격	mm	Ø145 x 160 L		Ø145 x 200 L		Ø145 x 160 L		Ø145 x 200 L
	풍    량	㎥/min	5.7		8.5		11.3		17		22.6		34
	구    동		모터직결구동
	수    량	EA	1		1		2		2		3		4
모 터	형         식		반밀폐형(6극, B종 절연)
	소비전력	W	30		40		50		70		40+70		70+70
	수      량	EA	1		1		1		1		2		2
열교환기	형         식		일체형 다통로 크로스핀 튜브식(Multi-Pass  Cross  Finned  Tube(Super Slit  Fin))
	Fin Pitch	mm	2.1
배 관	입   구	A	20A (PF 3/4")
	출   구	A	20A (PF 3/4")
	드레인	mm	Ø16(외경)
외 장 재 질			아연도금 강판
보온흡음재			P.E & P.U Foam

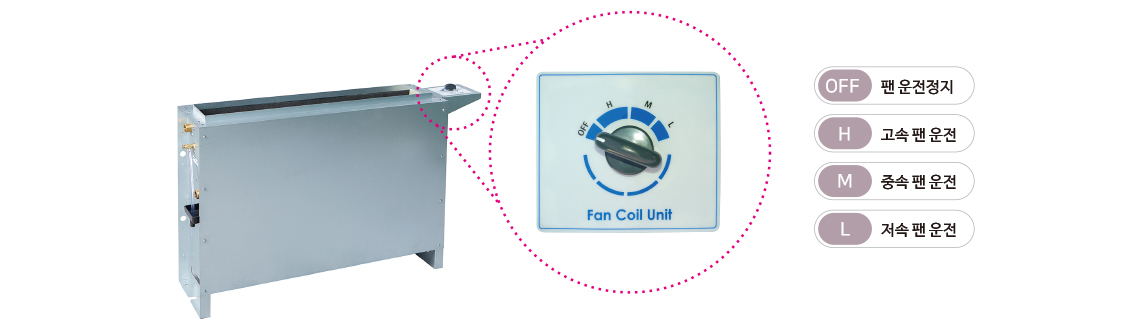

풍 량 조 절			강, 중, 약 3단 조절스위치
전        원			단상/220V/60Hz
에 어 필 터			염화 비닐(수세식), 08.12 MODEL은 2분할*
제품중량		Kg	19		22		25		30		41		46

1. 능력조건 A

냉방능력은 실내공기 DB 27℃ WB 21℃ 입구수온 5℃, 난방능력은실내공기 18℃, 입구수온 80℃ 일 때 기준.

2. 능력조건 B

냉방능력은 실내공기 DB 27℃ WB 19.5℃ 입구수온 7℃, 난방능력은 실내공기 21℃, 입구수온 60℃ 일 때 기준.
