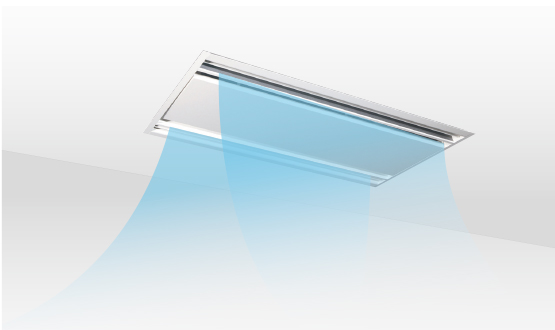

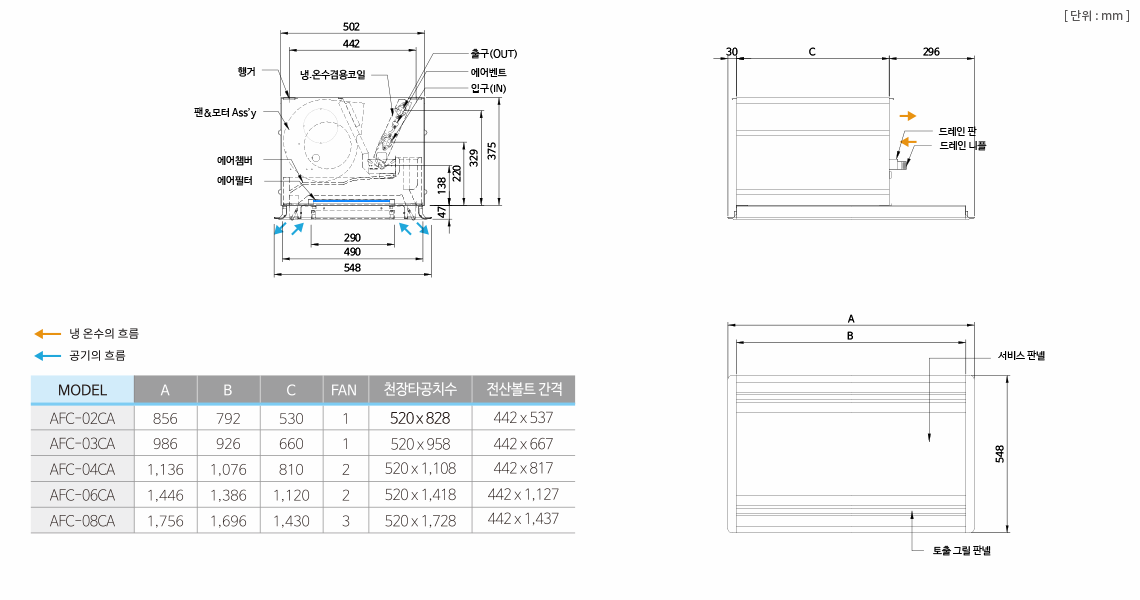

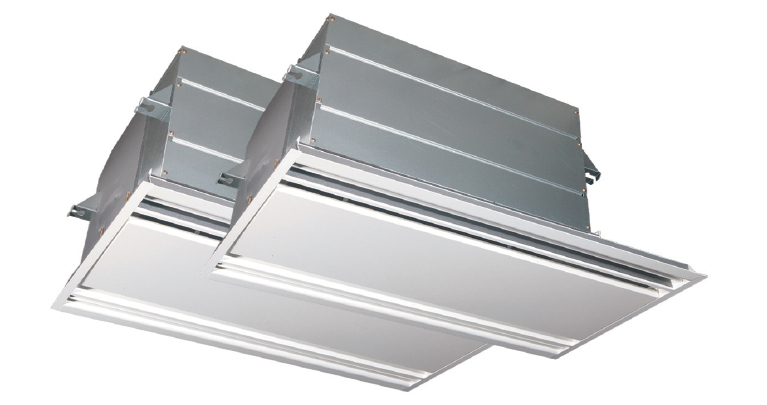

천장카세트형(AFC-CA TYPE)
| 구 분 | 단위 | AFC-02CA | AFC-03CA | AFC-04CA | AFC-06CA | AFC-08CA | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 능 력 | 능력 조건 | A | B | A | B | A | B | A | B | A | B | |
| 냉방능력 | W | 3,150 | 2,160 | 4,280 | 2,830 | 5,730 | 4,050 | 7,990 | 5,520 | 11,080 | 7,907 | |
| Kcal/h | 2,710 | 1,860 | 2,680 | 2,430 | 4,930 | 3,480 | 6,870 | 4,750 | 9,530 | 6,800 | ||
| 난방능력 | W | 5,790 | 3,490 | 8,010 | 4,770 | 10,800 | 6,730 | 14,650 | 9,100 | 21,310 | 12,950 | |
| Kcal/h | 4,980 | 3,000 | 6,890 | 4,100 | 9,290 | 5,790 | 12,600 | 7,830 | 18,330 | 11,140 | ||
| 유 량 | ℓ/min | 9.0 | 6.3 | 12.3 | 8.1 | 16.4 | 11.6 | 22.9 | 15.8 | 31.8 | 22.7 | |
| 손실수두 | mAq | 0.5 | 0.3 | 1.4 | 0.8 | 3.0 | 1.7 | 5.1 | 5.1 | 5.2 | 2.9 | |
| 송 풍 기 | 형 식 | 양흡입 다익형 (Sirocco Fan) | ||||||||||
| 규 격 | mm | Ø192 x 170 L | Ø192 x 200 L | Ø192 x 170 L | Ø192 x 200 L | |||||||
| 풍 량 | ㎥/min | 5.7 | 8.5 | 11.3 | 17 | 22.6 | ||||||
| 구 동 | 모터직결구동 | |||||||||||
| 수 량 | EA | 1 | 1 | 2 | 2 | 3 | ||||||
| 모 터 | 형 식 | 반밀폐형(6극, B종 절연) | ||||||||||
| 소비전력 | W | 45 | 55 | 75 | 95 | 55+95 | ||||||
| 수 량 | EA | 1 | 1 | 1 | 1 | 2 | ||||||
| 열교환기 | 형 식 | 일체형 다통로 크로스핀 튜브식(Multi-Pass Cross Finned Tube( Super Slit Fin)) | ||||||||||
| Fin Pitch | mm | 2.1 | ||||||||||
| 배 관 | 입 구 | A | 20A (PF 3/4") | |||||||||
| 출 구 | A | 20A (PF 3/4") | ||||||||||
| 드레인 | mm | Ø16(외경) | ||||||||||
| 외 장 재 질 | 아연도금강판/분체도장 | |||||||||||
| 보온흡음재 | P.E & P.U Foam | |||||||||||
| 풍 량 조 절 | 강, 중, 약 3단 조절스위치 | |||||||||||
| 전 원 | 단상/220V/60Hz | |||||||||||
| 에 어 필 터 | 염화 비닐(수세식) | |||||||||||
| 제품중량 | Kg | 23 | 27 | 33 | 39 | 47 | ||||||
냉방능력은 실내공기 DB 27℃ WB 21℃ 입구수온 5℃, 난방능력은 실내공기 18℃, 입구수온 80℃ 일 때 기준.
냉방능력은 실내공기 DB 27℃ WB 19.5℃ 입구수온 7℃, 난방 : 실내공기 21℃, 입구수온 60℃ 일 때 기준.
