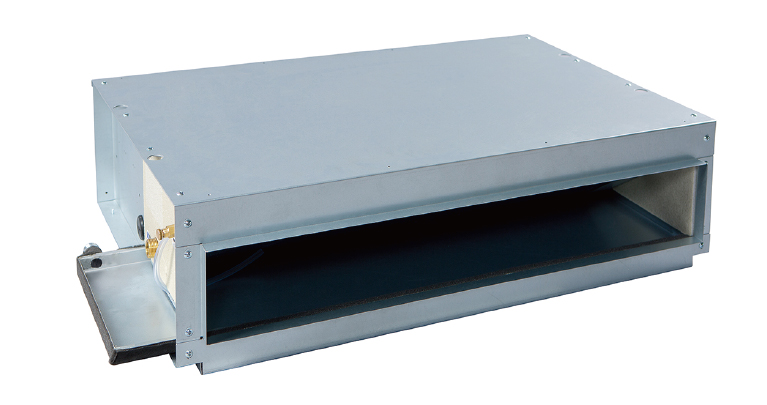

천장 매입형(AFC-CC TYPE)

  • 천장에 매입설치로 실내공간의 효율적인 활용 가능
  • 자유로운 공기 흡입구 배치
  • 표준 기외정압 2mmAq 이하
  • 보수 점검 용이

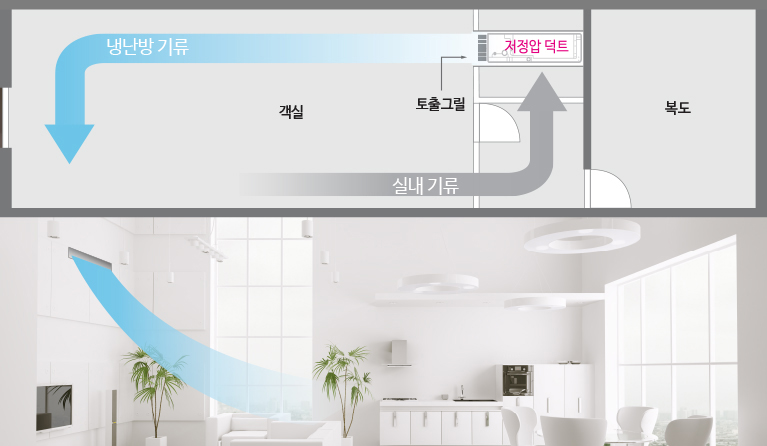

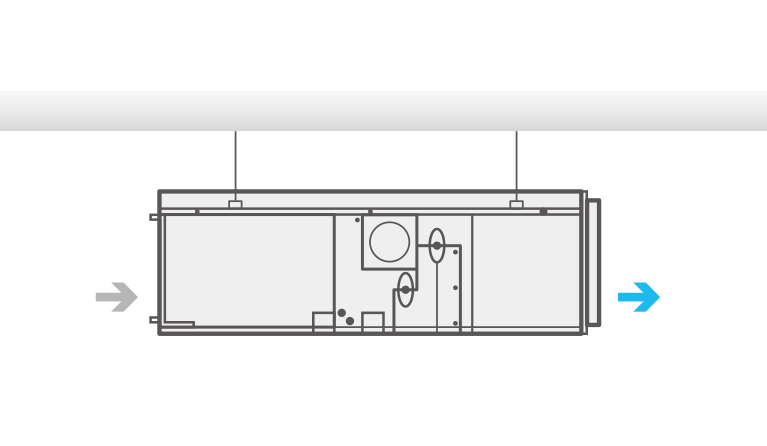

설치공간 활용성
  • 덕트공간이 불필요하며 내부 설치공간이 줄어들어 공간 활용성이 뛰어납니다.
기능
  • 강,중,약 3단계의 풍량조절 가능
  • 무전원 접점을 이용한 속도 제어
  • 유선리모컨을 적용하여 온도의 변화에 따른 자동운전 및 중앙제어 가능옵션
특징
  • 실내 유효 공간 활용
    컴팩트하게 제작된 본체가 천장 속에 매입되는 형식으로 바닥면적을 차지하지 않아 실내공간을 유용하게 활용할 수 있습니다.
  • 설치 및 유지보수 용이
    크기가 슬림하여 설치공간이 적으며 완전 매립되어 덕트를 통해 공기를 공급하므로 고급스럽고 깔끔한 인테리어가 가능합니다.
    자연배수형으로 복잡한 기능의 장치가 없어 유지보수가 수월합니다.
  • AC 모터
    저소음과 긴 수명의 콘덴서 운전형 단상유도전동기를 사용합니다.
  • 양흡입 다익형(Sirocco)팬을 적용하여 정숙한 운전이 가능합니다.
  • 공기정화기능옵션
    광촉매, UV lamp, lonizer 등의 공기정화장치를 설치하여 살균, 항균, 탈취, 새집증후군 등의 문제를 해결하여 쾌적한 실내환경 조성이 가능합니다.

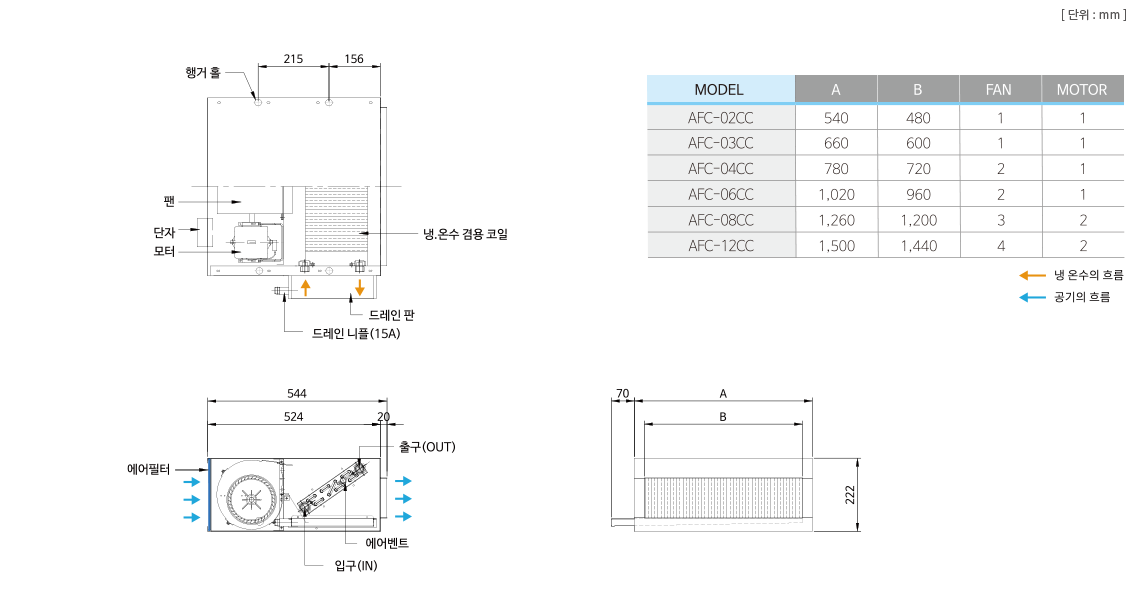

외형도

표준사양

구  분 단위 AFC-02CC AFC-03CC AFC-04CC AFC-06CC AFC-08CC AFC-12CC
능  력 능력  조건 A B A B A B A B A B A B
냉방능력 W 3,150 2,160 4,280 2,830 5,730 4,050 7,990 5,520 11,080 7,907 14,709 10,290
Kcal/h 2,710 1,860 3,680 2,430 4,930 3,480 6,870 4,750 9,530 6,800 12,650 8,850
난방능력 W 5,790 3,490 8,010 4,770 10,800 6,730 14,650 9,100 21,230 12,960 25,035 14,340
Kcal/h 4,980 3,000 6,890 4,100 9,290 5,790 12,600 7,830 18,330 11,140 21,530 12,330
유     량 ℓ/min 9.0 6.2 12.3 8.1 16.4 11.6 22.9 15.8 31.8 22.7 42.2 29.5
손실수두 mAq 0.5 0.3 1.4 0.8 3.0 1.7 9.1 5.1 5.2 2.9 6.1 3.4
송 풍 기 형         식 양흡입 다익형 (Sirocco Fan)
규   격 mm Ø145 x 160 L Ø145 x 200 L Ø145 x 160 L Ø145 x 200 L
풍    량 ㎥/min 5.7 8.5 11.3 17 22.6 34
구    동 　 모터직결구동
수    량 EA 1 1 2 2 3 4
모 터 형         식 반밀폐형(6극, B종 절연)
소비전력 W 45 55 70 80 55+85 85+85
수      량 EA 1 1 1 1 2 2
열교환기 형         식 일체형 다통로 크로스핀 튜브식(Multi-Pass  Cross  Finned  Tube(Super Slit  Fin))
Fin Pitch mm 2.1
배 관 입   구 A  20A (PF 3/4")
출   구 A  20A (PF 3/4")
드레인 mm 15A (PT 1/2")
외 장 재 질 아연도금 강판
보온흡음재 P.E & P.U Foam
풍 량 조 절 강, 중, 약 3단 조절스위치
전         원 단상/220V/60Hz
에 어 필 터 염화 비닐(수세식)
제품중량 Kg 19 22 25 30 41 46
1. 능력조건 A

냉방능력은 실내공기 DB 27℃ WB 21℃ 입구수온 5℃, 난방능력은 실내공기 18℃, 입구수온 80℃ 일 때 기준.

2. 능력조건 B

냉방능력은 실내공기 DB 27℃ WB 19.5℃ 입구수온 7℃, 난방 : 실내공기 21℃, 입구수온 60℃ 일 때 기준.
