HOME FCU천장형

천장형

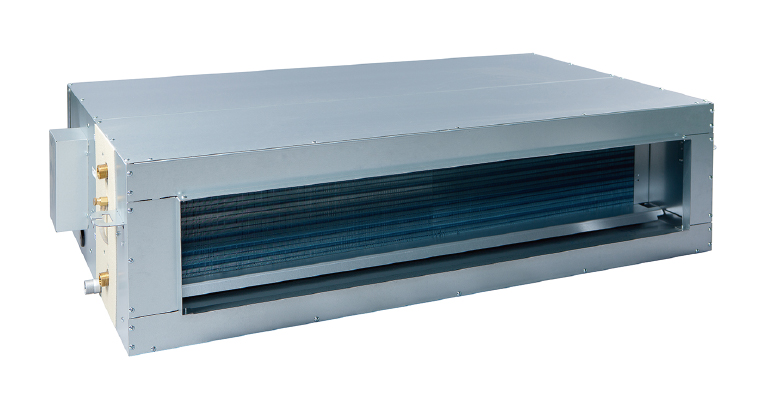

천장 매입 고정압형(AFC-CH TYPE)

실내 유효 공간 활용
컴팩트하게 제작된 본체가 천장 속에 매립되는 형식으로 바닥면적을 차지하지 않아 실내공간을 유용하게 활용할 수 있습니다.
설치 및 유지보수 용이

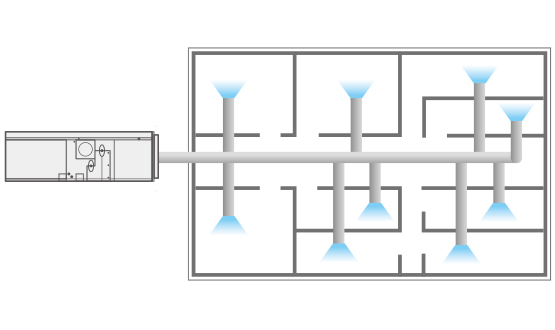

크기가 컴팩트하여 설치공간이 적으며 완전 매립되어 덕트를 통해 공기를 공급하므로 고급스럽고 깔끔한 인테리어가 가능합니다.
자연배수형으로 복잡한 기능의 장치가 없어 유지보수가 수월합니다.
BLDC 모터
Brush less type의 DC 모터를 사용하여 운전소음과 소비전력을 최소화하였습니다.
공기정화기능옵션
광촉매, UV lamp, lonizer 등의 공기정화장치를 설치하여 살균, 항균, 탈취, 새집증후군 등의 문제를 해결하여 쾌적한 실내환경 조성이 가능합니다.

* AFC 16CH부터는 대용량 제품으로 Header가 Socket형태로 Flexible 공급이 없습니다.

구 분		단위	AFC-05CH		AFC-06CH		AFC-08CH		AFC-10CH		AFC-12CH		AFC-14CH		AFC-16CH		AFC-18CH		AFC-20CH
능 력	능 력 조건		A	B	A	B	A	B	A	B	A	B	A	B	A	B	A	B	A	B
	냉방능력	W	5,500	5,020	7,407	5,523	10,030	7,510	11,990	8,920	14,330	10,720	15,810	12,240	23,300	17,540	25,400	19,070	27,450	20,590
	냉방능력	Kcal/h	4,730	4,320	6,370	4,750	8,630	6,460	10,310	7,670	12,320	9,220	13,600	10,520	20,040	15,080	21,850	16,400	23,610	17,710
	난방능력	W	10,760	7,430	14,530	8,880	18,630	11,240	22,400	13,430	25,035	16,150	29,800	18,470	42,150	25,560	46,220	27,980	45,760	30,350
	난방능력	Kcal/h	9,250	6,390	12,500	7,640	16,020	9,670	19,270	11,550	21,530	13,890	25,630	15,890	36,250	21,980	39,750	24,070	39,360	26,100
	유 량	ℓ/min	15.8	14.4	21.2	15.8	28.8	21.5	34.4	25.6	41.1	30.7	45.3	35.1	66.8	50.3	72.8	54.7	78.7	59.0
	손실수두	mAq	5.5	3.1	9.1	5.1	5.2	2.9	8.2	4.5	6.1	3.4	7.4	4.1	8.0	4.6	9.6	5.4	11.2	6.2
송 풍 기	형 식		양흡입 다익형 (Sirocco Fan)
	규 격	mm	Ø200 x 190 L
	풍 량	㎥/min	14		17		23		28		34		40		45		51		57
	구 동		모터직결구동
	수 량	EA	1		2		2		3		3		3		4		4		4
모 터	형 식		반밀폐형(6극, B종 절연), BLDC Motor
	소비전력	W	80		55		92		134		161		177		182		246		348
	수 량	EA	1		1		1		2		2		2		2		2		2
열교환기	형 식		일체형 다통로 크로스핀 튜브식(Multi-Pass Cross Finned Tube(Super Slit Fin))
열교환기	Fin Pitch	mm	2.1
배 관	입 구	A	20A (PF 3/4")												25A (PT 1" )
	출 구	A	20A (PF 3/4")												25A (PT 1" )
	드레인	A	Nipple 20A (PT 3/4")
외 장 재 질			아연도금 강판
보온흡음재			P.E & P.U Foam
풍 량 조 절			강, 중, 약 3단 조절 스위치
전 원			단상/220V/60Hz
에 어 필 터			염화 비닐(수세식)
제품중량		Kg	19		22		25		30		41		46		48

냉방능력은 실내공기 DB 27℃ WB 21℃ 입구수온 5℃, 난방능력은 실내공기 18℃, 입구수온 80℃ 일 때 기준.

냉방능력은 실내공기 DB 27℃ WB 19.5℃ 입구수온 7℃, 난방 : 실내공기 21℃, 입구수온 60℃ 일 때 기준.
