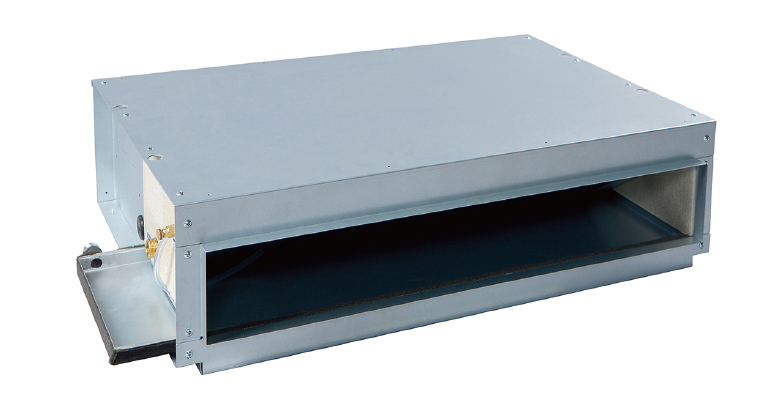

호텔전용 저소음 천장매입형(AFC-LN TYPE)

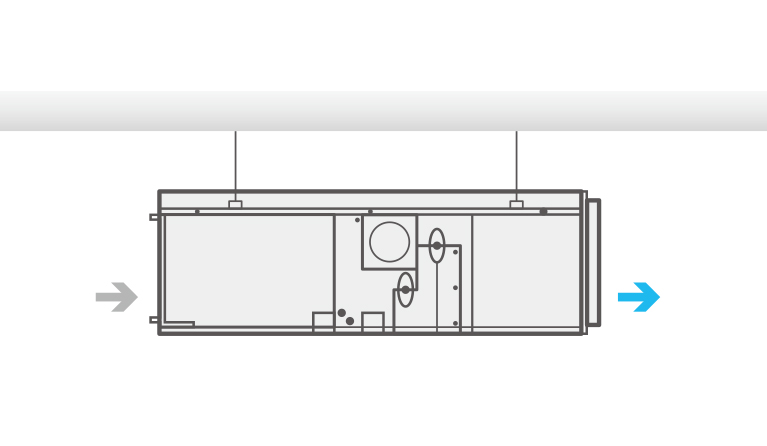

실내 유효 공간 활용
컴팩트하게 제작된 본체가 천장 속에 매립되는 형식으로 바닥면적을 차지하지 않아 실내공간을 유용하게 활용할 수 있습니다.
설치 및 유지보수 용이

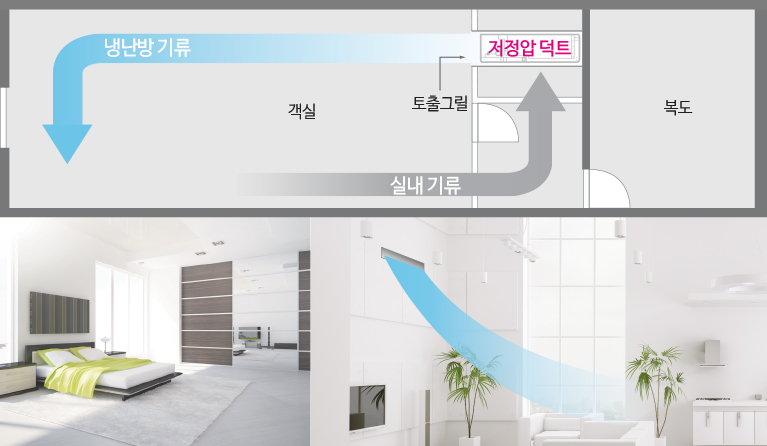

크기가 컴팩트하여 설치공간이 적으며 완전 매립되어 덕트를 통해 공기를 공급하므로 고급스럽고 깔끔한 인테리어가 가능합니다.
자연배수형으로 복잡한 기능의 장치가 없어 유지보수가 수월합니다.
BLDC 모터
Brush less type의 DC 모터를 사용하여 운전소음과 소비전력을 최소화하였습니다.
양흡입 다익형(Sirocco) 팬을 적용하여 정숙한 운전이 가능합니다.
공기정화기능옵션
광촉매, UV lamp, lonizer 등의 공기정화장치를 설치하여 살균, 항균, 탈취, 새집증후군 등의 문제를 해결하여 쾌적한 실내환경 조성이 가능합니다.

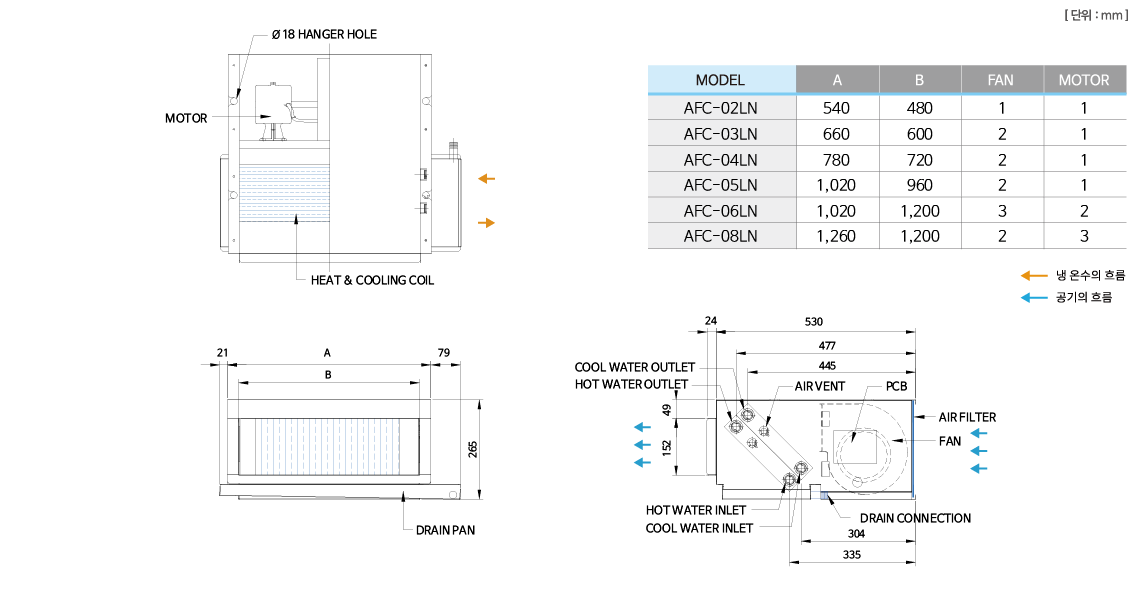

구 분		단위	AFC-02LN		AFC-03LN		AFC-04LN		AFC-05LN		AFC-06LN		AFC-08LN
능 력	능력 조건		A	B	A	B	A	B	A	B	A	B	A	B
	냉방능력	W	3,150	2,160	4,280	2,830	5,730	4,050	6,880	4,930	7,990	5,520	11,080	7,907
	냉방능력	Kcal/h	2,710	1,860	3,680	2,430	4,930	3,480	5,920	4,240	6,870	4,750	9,530	6,800
	난방능력	W	5,790	3,490	8,010	4,770	10,800	6,730	12,550	8,190	14,650	9,100	21,320	12,960
	난방능력	Kcal/h	4,980	3,000	6,890	4,100	9,290	5,790	10,800	7,050	12,600	7,830	18,330	11,140
	유 량	ℓ/min	9.0	6.2	12.3	8.1	16.4	11.6	20	14.1	22.9	15.8	31.8	22.7
	손실수두	mAq	0.5	0.3	1.4	0.8	3.0	1.7	5.6	3.1	9.1	5.1	5.2	2.9
송 풍 기	형 식		양흡입 다익형 (Sirocco Fan)
	규 격	mm	Ø145 x 160 L		Ø145 x 200 L		Ø145 x 160 L		Ø150 x 200 L		Ø145 x 200 L
	풍 량	㎥/min	5.7		8.5		11.3		13.4		17		22.6
	구 동		모터직결구동
	수 량	EA	1		2		2		2		3		2
모 터	형 식		반밀폐형(6극, B종 절연)
	소비전력	W	17		20		25		45		50		70
	수 량	EA	1		1		1		1		2		3
열교환기	형 식		일체형 다통로 크로스핀 튜브식(Multi-Pass Cross Finned Tube(Super Slit Fin))
열교환기	Fin Pitch	mm	2.1
배 관	입 구	A	20A (PF 3/4")
	출 구	A	20A (PF 3/4")
	드레인		15A (PT 1/2")
외 장 재 질			아연도금 강판
보온흡음재			P.E & P.U Foam
풍 량 조 절			강, 중, 약 3단 조절스위치
전 원			단상/220V/60Hz
에 어 필 터			염화 비닐(수세식)
제품중량		Kg	19		22		25		28		30		41

냉방능력은 실내공기 DB 27℃ WB 21℃ 입구수온 5℃, 난방능력은 실내공기 18℃, 입구수온 80℃ 일 때 기준.

냉방능력은 실내공기 DB 27℃ WB 19.5℃ 입구수온 7℃, 난방 : 실내공기 21℃, 입구수온 60℃ 일 때 기준.
