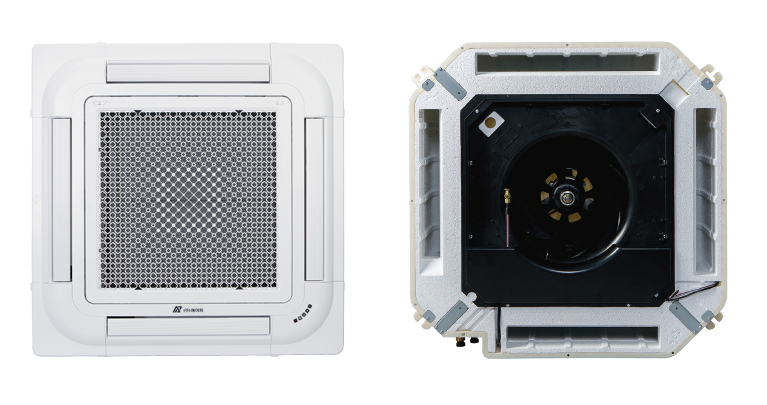

4방향 천장카세트형(ABS)(AFC-NC4 TYPE)
설치환경 및 사용여건, 사용자의 위치에 따라 날개각을 단계별로 컨트롤, 날개 개별 컨트롤까지 조정할 수 있습니다.
천장이 높은 공간에서도 원활한 기류 도달이 가능합니다.
실내온도가 5℃ 이하시 배관순환모드 연동(온수공급, 순환, 자동밸브신호)
| 구 분 | 단위 | AFC-N03C4 | AFC-N04C4 | AFC-N05C4 | AFC-N06C4 | AFC-N08C4 | AFC-N10C4 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 능 력 | 능력 조건 | A | B | A | B | A | B | A | B | A | B | A | B | |
| 냉방능력 | W | 5,060 | 3,660 | 6,955 | 5,058 | 8,430 | 6,110 | 10,060 | 7,300 | 13,140 | 9,480 | 15,700 | 11,630 | |
| Kcal/h | 4,350 | 3,150 | 5,980 | 4,350 | 7,250 | 5,250 | 8,650 | 6,280 | 11,300 | 8,150 | 13,500 | 10,000 | ||
| 난방능력 | W | 9,400 | 5,930 | 12,680 | 8,100 | 15,580 | 9,830 | 18,610 | 11,630 | 24,420 | 15,180 | 29,075 | 18,030 | |
| Kcal/h | 8,080 | 5,100 | 10,900 | 6,890 | 13,400 | 8,450 | 16,000 | 10,000 | 21,000 | 13,050 | 25,000 | 15,500 | ||
| 유 량 | ℓ/min | 15.0 | 10.5 | 20.0 | 14.5 | 24.2 | 17.5 | 28.8 | 20.9 | 37.7 | 28.0 | 45.0 | 34.0 | |
| 손실수두 | mAq | 3.4 | 2.5 | 5.6 | 3.1 | 8.6 | 3.5 | 3.0 | 2.3 | 5.2 | 3.0 | 7.4 | 4.2 | |
| 송 풍 기 | 형 식 | 편흡입 터보형 | ||||||||||||
| 규 격 | mm | Ø480 | ||||||||||||
| 풍 량 | ㎥/min | 13 | 17 | 20 | 22 | 28 | 34 | |||||||
| 구 동 | 모터직결구동 | |||||||||||||
| 수 량 | EA | 1 | ||||||||||||
| 모 터 | 형 식 | 반밀폐형(6극, E종 절연), BLDC Motor | ||||||||||||
| 소비전력 | W | 31 | 44 | 55 | 61 | 103 | 176 | |||||||
| 수 량 | EA | 1 | ||||||||||||
| 열교환기 | 형 식 | 일체형 다통로 크로스핀 튜브식(Multi-Pass Cross Finned Tube(Super Slit Fin)) | ||||||||||||
| Fin Pitch | mm | 2.1 | 1.8 | |||||||||||
| 배관 | 입 구 | A | 20A (PF 3/4") | |||||||||||
| 출 구 | A | 20A (PF 3/4") | ||||||||||||
| 드레인 | mm | Ø16(외경) / Drain Up Pump 내장형 (8W) / 양정 1,200mm (출구기준) | ||||||||||||
| 외 장 재 질 | 본체 : ABS GF+EPS/그릴판넬 : ABS | |||||||||||||
| 보온흡음재 | Poly Ethylene Foam + Styrofoam | |||||||||||||
| 풍 량 조 절 | 강, 중, 약 자동 무선 리모컨 (유선 리모컨은 옵션 사양) | |||||||||||||
| 전 원 | 단상/220V/60Hz | |||||||||||||
| 에 어 필 터 | 염화 비닐(수세식) | |||||||||||||

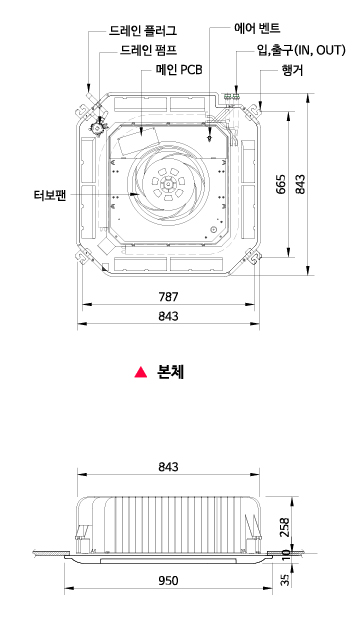

| 제품본체 규격 | mm | 843(W) x 843(D) × 258(H) | ||||||||||||

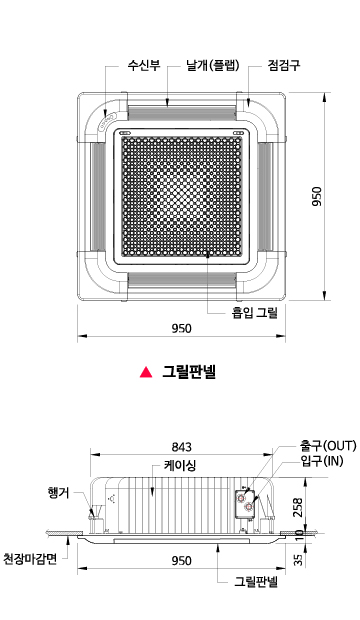

| 그릴판넬 규격 | mm | 950(W) x 950(D) x 35(H) | ||||||||||||
| 제 품 중 량 | Kg | 22 | 25 | |||||||||||
냉방능력은 실내공기 DB 27℃ WB 21℃ 입구수온 5℃, 난방능력은 실내공기 18℃, 입구수온 80℃ 일 때 기준.
냉방능력은 실내공기 DB 27℃ WB 19.5℃ 입구수온 7℃, 난방 : 실내공기 21℃, 입구수온 60℃ 일 때 기준.
